CLASSIC 系列三坐標
- 產品名稱CLASSIC 系列三坐標
- 產品編號100819011
- 產品產地貴陽
CLASSIC 系列三坐標
產品特點
? 采用國際先進的有限元分析技術設計，運用“精密斜梁設計技術”，使橫梁重量輕、重心低、剛性強，幾何精度高、運動平穩。
? 三軸導軌均采用高剛性、熱膨脹系數小的優質花崗巖材料，具備相同的溫度特性，確保了整機優良的熱穩定性和長期使用的可靠性。
? 采用自潔式預載荷高精度空氣軸承組成的靜壓氣浮式導軌，軸承跨距大，抗角擺能力強，阻力小、無磨損、運動更平穩。
? 驅動系統采用國際知名品牌的高性能直流伺服電機、柔性同步齒形帶傳動，確保傳動無噪音、快捷、平穩、精確和更長的使用壽命。
? Y軸采用燕尾式導軌，有效消除了運動扭擺，保證了運動時的最大剛性和任意位置的測量精度。
? Z軸采用氣缸平衡裝置，極大的提高了Z軸的定位精度及穩定性。
? 三軸導軌均采用高剛性、熱膨脹系數小的優質花崗巖材料，具備相同的溫度特性，確保了整機優良的熱穩定性和長期使用的可靠性。
? 采用自潔式預載荷高精度空氣軸承組成的靜壓氣浮式導軌，軸承跨距大，抗角擺能力強，阻力小、無磨損、運動更平穩。
? 驅動系統采用國際知名品牌的高性能直流伺服電機、柔性同步齒形帶傳動，確保傳動無噪音、快捷、平穩、精確和更長的使用壽命。
? Y軸采用燕尾式導軌，有效消除了運動扭擺，保證了運動時的最大剛性和任意位置的測量精度。
? Z軸采用氣缸平衡裝置，極大的提高了Z軸的定位精度及穩定性。
產品用途
CLASSIC系列三坐標 是我公司最新研發的新一代高精密型三坐標測量機。采用國際先進的技術元素，其流線型的外觀設計別具匠心。高精度、高速度、高性能、高穩定性是該系列產品的四大特性，配合專業全面的測量軟件，可以完成高難度復雜的工件檢測任務，滿足高精度工件檢測要求。該系列有精密手動型、精密自動型、高精度自動型，并配有各種測量行程，極大地方便了具有高精度檢測要求的用戶進行選擇。
技術參數
CLASSIC系列精密手動型JSC___M
|
型號
|
測量范圍
（mm）
|
外形尺寸
（mm）
|
機臺承重
（kg）
|
示值誤差
（µm）
|
探測誤差
（µm）
|
|
JSC564M
|
500×600
×400
|
1046×958
×2235
|
500
|
3.0+L/200
|
3.0
|

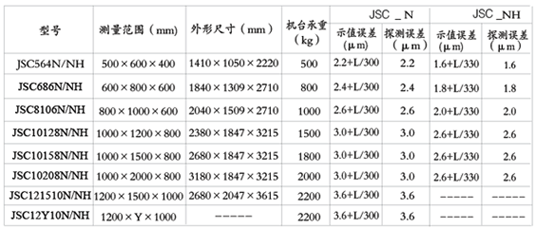

CLASSIC系列精密自動型JSC___N及高精度自動型JSC___NH
（注：JSC12Y10N/NH中Y為任意長度）
（注：JSC12Y10N/NH中Y為任意長度）
