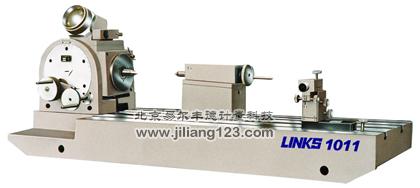

投影光學分度頭1011、1022型

  • 產品名稱投影光學分度頭1011、1022型
  • 產品編號0206
  • 產品產地哈爾濱

投影光學分度頭1011、1022型





A.用途：　

投影式光學分度頭適用于計量部門的精密角度測量儀器。配上一定的測量附件后，可對花鍵軸、分度板、齒輪軸、凸輪軸等工件進行精密測量。

B.特點:

· 主軸采用密植滾珠結構，轉動靈活，使用多年后，仍能保持原有的精度。
· 軸系可承載較大的負荷。
· 分度頭主軸可以在90o范圍內傾斜，并可在以此范圍內的任意位置上緊固，傾斜角度可在刻度盤上讀出。 · 轉動在分度頭前端面的帶有微動裝置的手輪，可使分度頭的主軸作快速而精確的調整。手輪有過載保護裝置，以避免主軸鎖緊時因轉動手輪而損壞儀器。
· 投影屏視場寬大，成像清晰，讀數舒適。
· 儀器上裝有獨特的定位裝置，確保分度頭同尾座軸線的同心，在將分度頭重新安裝在底座上時，定位裝置可使它準確的處于原來位置。
· 儀器附件齊全，備有中心線調具，測量分度用對準具及凸輪及導程附件，配備凸輪及導程附件后可測量凸輪及螺旋溝滾刀的切削刃的導程。
· 造型美觀，加工精細，使用方便，質量穩定。 。
C.技術規格：

符合GB/T3371-95國家標準《光學分度頭》的全部規定。

參數名稱 參數值
測量范圍
0~360o
度盤分度值
1o
分分劃板的分度值
5'
秒分劃盤的分度值1011型
5"
秒分劃盤的分度值1022型
2"
金屬盤分度值
1o
主軸傾斜游標分度值
6"
分度頭中心高
150㎜
物鏡放大倍率
50X
主軸傾斜范圍
0～90o
主軸及尾座錐孔
莫氏4號
可測零件最大重量
80Kg
可測零件最大長度
750㎜
示值精度 1011型
10"
示值精度 1022型
4"
外形尺寸(長、寬、高)
1460㎜×590㎜×600㎜
包裝箱外形尺寸(長、寬、高)
1680㎜×700㎜×850㎜
儀器凈重
320kg
儀器毛重
500kg


D.儀器基本組件：

光學分度頭.........................................1臺
底座...............................................1個
尾座...............................................1個

E.必帶附件：

對準具............................................1件
變壓器............................................1件
燈調具............................................1件
調軸附件..........................................1件

F.特殊附件：(按專門定貨供應)

凸輪及導程附件.....................................1臺
內六角扳手.........................................2件
杠桿千分表(讀數值0.002mm)..........................1塊
小扭簧表...........................................1塊
