當前位置：首頁 > 產品展示 > 粗糙度測量?jī)x > [表面粗糙度測量?jī)x2206B型]詳情

表面粗糙度測量?jī)x2206B型

  • 產品名稱表面粗糙度測量?jī)x2206B型
  • 產品編號0961
  • 產品產地哈爾濱

表面粗糙度測量?jī)x2206B型





A.用途：

2206B型表面粗糙度測量?jī)x包括粗糙度測量系統、直接輪廓測量系統和直線度測量系統，可測量平面、圓柱面、深槽、曲面的表面粗糙度、直接輪廓和直線度參數。可測最小圓柱外徑3mm，最小內孔直徑6mm。用直線度測量系統，可以測量工件表面微觀起伏的高度和寬度。

B.主要技術指標：

1、測量原理：觸針?lè)?，差?dòng)電感傳感器;
2、垂直測量范圍：4/40/400μm;
3、示值誤差：≤±5%;
4、最小分辨力：0.001μm
5、取樣長度：0.08,0.25,0.8,2.5,8mm;
6、評定長度：N倍取樣長度，N=1，2，3，4，5;
7、數字濾波器：國際、相位校正、不濾波、高斯；
8、粗糙度測量參數：Ra,Rc,Rp,Rv,Rz,Rq,Rsm,Rt,Rsk,Rku,Rdq（符合GB/T 3505-2000定義）;
9、圖像分析功能：輪廓曲線-NR，輪廓曲線-支承率，支承率-圖表等;
10、直接輪廓測量系統的測量參數：Pa,Pc,Pp,Pv,Pz,Pq,Psm,Pt,Psk,Pku,Pdq（符合GB/T 3505-2000定義）; 11、直線度測量系統的測量參數：Pt,Pp,Pv,|X2--X1|,|Y2-Y1|；
12、輪廓圖形的垂直放大倍率：10，100，200，500，1000，2000，5000，10000，20000，50000，100000，200000；
13、輪廓圖形的水平放大倍率：2，5，10，20，50，100，200，500，1000，2000，5000；
14、驅動箱滑行長度：100mm;
15、驅動箱滑行速度：0.1,0.2,0.5,0.8,1mm/s
16、傳感器返回形式：手動，自動；
17、基準導軌的直線性：1μm/100mm；
18、傳感器測針：金剛石圓錐，錐角90°，針尖半徑2μm;
19、立柱結構：滾動絲杠升降系統，快慢速機動升降，自動對準零位;
20、立柱上升高度：480mm;
21、工作底臺：450mm×600mm 大理石平臺。

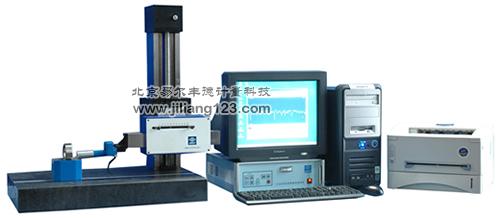

C.儀器的組成：

1.基本配置：

●立柱
●驅動箱
●傳感器（標準、剛性）
●電箱
●微機、打印機
●V型工作臺
●微型工作臺
●調斜工作臺



2.可選附件：（價格另議）

●深槽粗糙度傳感器
●圓弧粗糙度傳感器
●小孔粗糙度傳感器
●萬向工作臺
●平口鉗
●輪廓儀專用底臺

D.儀器外形尺寸與重量：

儀器凈重..................................260kg
儀器毛重..................................360kg
儀器外形尺寸...............1620mm×420mm×640mm
包裝外形尺寸.............1590mm×1150mm×1065mm


可以用剛性傳感器測量直接輪廓和直線度參數。

驅動箱帶有行程100mm的精密導軌，為直接 廓測量和直線度測量提供了高精度測量基準。

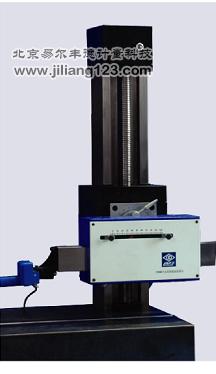

驅動箱可機動升降，傳感器可自動對準零位。驅動箱可以左右偏擺45°，方便測量 。


可配置圓弧傳感器，測量曲率半徑不小于 5mm的曲面粗糙度。

用直線度測量系統測量電路板表面銅箔線的 寬度和厚度。


用直線度測量系統測量溝槽的寬度和深度。

用圓弧傳感器測量Ra≥0.02μm的光滑圓球的表面粗糙度。

可配置深槽傳感器，測量槽寬不小于5mm，槽深不大于10mm的溝槽粗糙度。
