多功能水平儀示值零位檢定器

CC-300 BS型

                            簡    介

一、儀器的用途及應用范圍：

本儀器屬于國內先進的新型精密測試裝置?？捎脕頇z測尺寸至300mm 的0—2級各種類型的直角尺（內外角）；

尺寸至300×300mm各種規格的框式水平儀和條式水平儀，各個工作面與V型槽對水平泡的零位及示值的檢定；

尺寸至200×200mm的方箱，各個工作面及V型槽的相互垂直度及平行度；還可用來檢測較高準確度的尺寸至300mm機械零件的垂直度；并可用于高精度機床安裝時垂直度的檢驗；亦可當作具有大型工作臺面的立式比較儀使用。

儀器也是多功能檢定儀，在原有的基礎上加上了水平儀檢測示值的功能，可作水平儀檢定儀使用?？梢詸z定水平儀的零位檢定與水平泡的示值檢定。

儀器的設計結構簡單合理、引用標準：JJG7—2004直角尺檢定規程：JJG194—1992方箱檢定規程；JJF1084—2002框式水平儀和條式水平儀校準規范; JJG191—2002水平儀檢定器檢定規程；JJF1140-2006直角尺檢查儀校準規范。該儀器具有準確度高、穩定性強、數據直觀、操作方便、使用性較廣等一機多用的特點。

二、主 要 技 術 參 數

    1、顯示（分辨力）:   0.000125㎜/m(水平儀示值檢定)

2、分   度    值 :    0.0025㎜/m(角度0.5＇＇) (水平儀示值檢定)

    3、工作面  平面度:   ≤5µm(水平儀示值檢定)

4、回  程   誤 差:   ≤0.5格(水平儀示值檢定)

5、分 度 值 誤差 :   ≤標稱分度值的5%(水平儀示值檢定)

6、測 量  范 圍 :    ±1.5mm/m   (水平儀示值檢定)

7、工   作    面:   （405×80）㎜(水平儀示值檢定)

8.角尺測量范圍：        0—300mm ；(垂直度與水平儀零位檢定)

9.扭簧表分度值：     1µm (垂直度與水平儀零位檢定)

10.工作臺的平面度：   3.5µm/（650×180）mm

11.儀器的示值變動性：  ≤0.4µm；(垂直度與水平儀零位檢定)

12.儀器的綜合示值誤差：±(0.4+ )µm，

                          L為被測長度以mm單位；

13.體積：                (650×290×110)mm；

14.重量：                 約 60kg

 三、儀器的檢測原理及結構

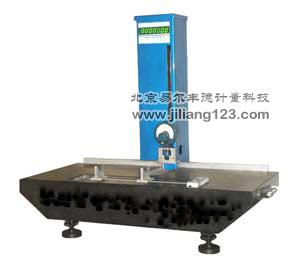

儀器采用雙位測量的絕對測量方法，取兩次測量讀數之代數和的平均值作為測量結果。采用絕對雙位測量的方法對計量器具進行垂直度檢查，不受儀器本身垂度的影響。其結構如圖1所示

  1、可調支腳踏、

    2、花崗石工臺

    3、微調裝置

    4、定位塊

    5、被檢器具

    6、立柱體

    7、光柵數顯窗口

    8、扭簧比較儀

    9、測桿

   10、測頭裝置

   11、平側頭

   12、定位靠鐵

圖１
