當前位置：首頁 > 產品展示 > 光學儀器 > [刀具預調測量?jī)x1605、1607、1609型]詳情

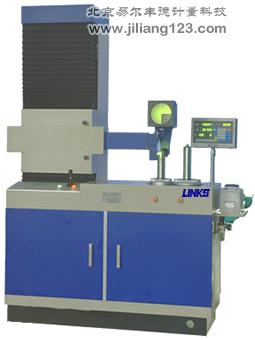

刀具預調測量?jī)x1605、1607、1609型

  • 產品名稱刀具預調測量?jī)x1605、1607、1609型
  • 產品編號0204
  • 產品產地哈爾濱

刀具預調測量?jī)x1605、1607、1609型







A.用途：

本儀器是集機、光、電于一體的精密刀具預調測量?jī)x，主要適用于測量數控機床、加工中心和柔性制造單元上所使用的鏜銑類刀具切削刃的精確坐標位置，并能檢查刀尖的角度，圓角及刃口精況。


用于兩種不同圓錐號的測量



刀刃的圓弧直徑/半徑測量

B.特點：

1.密封性強，可安置于車間使用。

2.徑向測量滑架的測量原理符合阿貝原則。

3.徑向和軸向測量系統采用英國Renishaw高精度金屬尺。

4.1609型的電氣及氣動控制采用目前國外先進元件及技術。

5.1609型徑向和軸向測量滑架的快、慢速運動采用十字推桿開關操作方便。

6.1605、1609型設置兩個固定的錐孔，用于兩種不同圓錐柄號的測量，消除了常規的互換刀套的方法帶來的二次定位誤差，兩種圓錐柄號由用戶任選。

7.具有公、英制轉換和直徑、半徑轉換功能。

8.具有存儲900把刀具參數的功能，并保證在斷電長達一年的時間里所存參數不丟失。

9.具有打印刀具測量值的不干膠標簽功能。
C1.技術規格：

本儀器的精度指標符合JB/T 7982-1999《刀具預調測量?jī)x精度》標準中精密級的全部規定。

技術參數
1605
1607
1609
徑向最大量程 Ⅰ軸300㎜（直徑φ600㎜） Ⅱ軸460㎜（直徑φ920㎜） 200㎜（直徑φ400㎜） Ⅰ軸250㎜（直徑φ500㎜） Ⅱ軸410㎜（直徑φ820㎜
軸向最大量程 800㎜（45mm~800mm) 500㎜（45mm~500mm) 600mm（45mm~600mm)
測量系統分辨率 0.001㎜
主軸刀套標準錐度 7:24
圓錐柄號 40#,45#,50#,60#(任選兩種) 40#,45#,50#,60#(任選一種) 40#,45#,50#,60#(任選兩種)
光學投影屏幕視場直徑 130㎜
光學系統放大倍數 20倍
電源 AC220V ±10%50Hz
氣源 0.6±0.1Mpa
儀器凈重 1500kg 1000kg 1400kg
儀器毛重 2000kg 1500kg 1800kg
包裝箱外形尺寸 1900mm×1200mm×2390mm 1600mm×1200mm×1890mm 1900mm×1200mm×2190mm
C2.數顯表的主要技術性能：

1.具有存儲900把刀具參數的功能，并保證在斷電一年的時間里所存參數不丟失。
2.可同時顯示刀號、直徑及刀長值。
3.具有三點定圓、四點定角功能。
4.具有存儲零規的標準值及調用功能
D.儀器基本組件：

儀器主機.............................1臺
數顯表...............................1塊
投影屏...............................1個
打印機...............................1臺

E.必帶附件：
校準棒......................................................1605型2件
............................................................1607型1件
............................................................1609型2件
6V30W燈泡.........................................................3個
電源線............................................................2根
防銹芯桿....................................................1605型2件
............................................................1607型1件
............................................................1609型2件


F.特殊附件：（按專門定貨供應）

50#上加裝40#過度套組件............................................1套
50#上加裝45#過度套組件............................................1套
