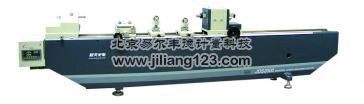

JDS光柵測長機系列

產品名稱JDS光柵測長機系列
產品編號
產品產地貴陽

產品詳情

端度儀器是用于測量兩端面之間距離的儀器，這里所指的“端面”可以是平面或曲面，可以是外表面或內表面。端度系列儀器是一種接觸測量儀器，相對于其它計量儀器測量精度更高。

端度系列分為光學計、測長儀、測長機三大類，光學計用于對工件快速比對測量，測長儀對工件在可以小范圍內絕對測量，大范圍相對測量。測長機用于超長工件的測量。根據結構的不同，端度儀器可以分為立式和臥式。根據采用技術的不同，端度儀器可以分為投影讀數式、數碼式、光柵式、激光式。

端度儀器測量典型產品：

外尺寸測量：平行平面類零件，如：量塊；

球形面類零件，如：量棒、鋼球的檢測；

柱形面類零件，如：圓柱體、軸承；

以及外螺紋中徑檢測。

內尺寸測量：平行平面類，如：卡板；

孔徑類，如：環規；

以及內螺紋中徑等。

端度儀器帶有多種附件，合理利用各種附件可使各種端度儀器的測量應用更廣泛。

采用進口精密光柵作為測量元件，穩定性好、發熱量低、抗腐蝕、耐污染。

光柵材料膨脹系數與鋼相同，受環境溫度影響小。

采用計算機數據處理技術，配合一維測量軟件，能高效完成各種復雜測量工作。

工作臺可多方向運動和偏擺，適用于不同形狀零件的測量。

帶有測傾傳感器，軟件實時補償阿貝誤差。

帶有溫度傳感器，軟件實時補償溫度影響。

測量范圍

測量范圍	JDS1000	JDS2000	JDS3000
外尺寸	0-1000	0-2000	0-3000
內尺寸	30-900	30-1900	30-2900

外螺紋中徑測量最大至140mm

測量分辨率： 0.2um

示值誤差:±（0.5＋L/200）μm（其中：L為被測長度,單位：mm）

阿貝測軸移動范圍：±25mm

測量力(N): 1.5N 2.5N

測帽內徑配合尺寸：φ6H7

測量桿與測帽內徑配合外徑尺寸：φ6g6

萬能工作臺

垂向行程： 0—70，橫向行程： 0—40水平位置縱向浮動行程：10旋轉：＞±3°，擺動：＞±3°

橫向測微鼓分度值： 0.01

工作臺承重： 10kg

頂針架最大夾持直徑

當長度在0—170時： φ140

當長度在170～210時： φ130

V形支架

高度調節范圍： > 28mm

最大支承工件直徑： φ30mm

量塊支架：支承量塊長度范圍 0~1000mm

量棒支架：支承量棒長度范圍 0~1000mm

量塊架：研合量塊長度范圍 0~1000mm

V形鐵：工作范圍最大至φ30

環境要求：室溫 20℃±0.5℃，相對濕度≤60%RH

儀器外形尺寸與重量：

型號	儀器外形尺寸	儀器質量	儀器質量
型號	長×寬×高	主機	附件
JDS1000	1980×450×750	650	300
JDS2000	2980×450×800	1200	300
JDS3000	4000×450×850	1800	300
