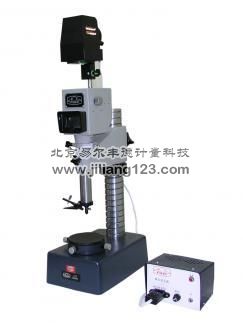

JD3 投影立式光學計
- 產品名稱JD3 投影立式光學計
- 產品編號
- 產品產地貴陽
端度儀器是用于測量兩端面之間距離的儀器，這里所指的“端面”可以是平面或曲面，可以是外表面或內表面。端度系列儀器是一種接觸測量儀器，相對于其它計量儀器測量精度更高。
端度系列分為光學計、測長儀、測長機三大類，光學計用于對工件快速比對測量，測長儀對工件在可以小范圍內絕對測量，大范圍相對測量。測長機用于超長工件的測量。根據結構的不同，端度儀器可以分為立式和臥式。根據采用技術的不同，端度儀器可以分為投影讀數式、數碼式、光柵式、激光式。
端度儀器測量典型產品：
外尺寸測量：平行平面類零件，如：量塊；
球形面類零件，如：量棒、鋼球的檢測；
柱形面類零件，如：圓柱體、軸承；
以及外螺紋中徑檢測。
內尺寸測量：平行平面類，如：卡板；
孔徑類，如：環規；
以及內螺紋中徑等。
端度儀器帶有多種附件，合理利用各種附件可使各種端度儀器的測量應用更廣泛。
采用臘屏新技術，附加讀數放大鏡，視場亮度勻稱，像質清晰。
儀器測量精度高，數據穩定可靠，對于小尺寸精密零件的檢測方便快捷。
儀器結構設計緊湊，外形尺寸小巧，便于運輸。
一機兩用，將投影光學計鏡管取下裝在機床上，可直接控制加工尺寸。
測量范圍：0~180
工作臺
圓形平面工作臺：φ88
圓形帶筋工作臺：φ88
方形帶筋工作臺： 142×130
輔助工作臺測軸與測帽配合的外徑尺寸：φ6g6
小三點工作臺平行度允差：0.0015mm
儀器精度指標
示值誤差：
60μm范圍內±0.20μm
超過60μm范圍為±0.25μm
示值穩定性： 0.1μm
投影光學計管
分劃板分度值：0.001mm
分劃板分度范圍：±0.1mm
測量力（N）： 2±0.2
零位調節范圍：20格
測量桿的自由升降距離： 0.5mm
投影光學計管外徑配合尺寸：φ28h6
測量桿與測帽配合的外徑尺寸：φ6g6
環境要求
室溫：20℃±3℃
相對濕度：≤60%
儀器質量：21kg
儀器外形尺寸：長340×寬160×高750
