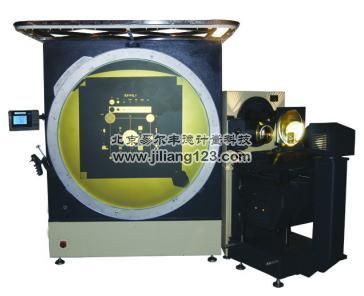

JT35A/B/E φ1500投影儀系列

產品名稱JT35A/B/E φ1500投影儀系列
產品編號
產品產地貴陽

產品詳情

投影儀是一種利用光學原理，將放置在工作臺上的被測件，通過具有準確放大率的物鏡放大成像于投影屏上，檢測人員根據投影屏上被放大后的工件圖像進行各種測量工作的計量儀器。投影儀是集光、機、電、算一體化的精密儀器，應用領域非常廣泛。

典型測量對象有：在汽車制造業，檢測各種傳動軸、支承軸、電機軸承、內部鍛造品、閥門、剎車片、管狀零件、轉向器、油嘴等工件的尺寸；在電子行業，檢測各種電子連接器、電路板、手機外殼、手機按鍵、視頻頭、排插座、燈源等零件輪廓和孔位尺寸；在塑料橡膠業，檢測各種橡膠圈、橡膠棒、橡膠輥等塑料制品的參數；在機械制造業，檢測各種螺紋、螺絲、電機葉片、齒輪、機床刀具等產品的各種形狀尺寸；在鐘表行業，檢測各種表內軸承、齒輪、機芯、指針等零件的尺寸和外形輪廓。在航空航天業，檢測各種飛機葉輪、葉片、電控工件、發動機軸承等輪廓尺寸。

高精度物鏡轉盤，更換物鏡方便，定位準確。

工作臺運動范圍大，載重能力強，適合大零件尺寸的測量；

工作臺能偏擺±15°，便于測量帶螺旋角之類零件；

進口傳感器光柵顯示技術和數據處理系統，效率高，誤差??；

方工作臺、圓工作臺等豐富的輔助測量附件，更好的完成不同零件的檢測需要；

特殊反光鏡鍍膜技術，具備良好防塵效果以及方便清洗；

單反光鏡光路設計，傳輸能量損失少，投影屏照射更均勻；

JT35A帶數顯箱，能方便的進行數字顯示，具有數據處理功能；

JT35B配計算機、二坐標測量軟件，手持操縱控制盒，可實現電動控制測量；

JT35E采用進口金屬光柵，帶CNC自動控制，可實現全自動控制測量和數據處理。

投影屏

投影屏尺寸: φ1500mm

投影屏旋轉范圍: 0°～360°

旋轉角度顯示當量: 1°

旋轉角度準確度:1′

工作臺

臺面尺寸	800×230
測量范圍	400×250
調焦范圍	0～150
分辨率	0.001
垂直方工作臺通光尺寸	560×255
垂直圓工作臺通光尺寸	φ330
工作臺擺動角度	±15°
儀器準確度	4+L/50μm（其中L為測量長度，單位：mm
工作臺承重	100

物鏡

物鏡放大率	10×	20×	50×
物鏡物方視場	φ150	φ75	φ30
物鏡工作距離	330	225	143

物鏡光軸離臺面最大距離：255mm

離臺面最小距離：55mm

頂針架

最大夾持直徑：φ400mm

最大夾持長度：450 mm

照明光源：

透射照明鹵鎢燈：24V250W

反射照明鹵鎢燈：24V150W

環境要求

室溫20℃±3℃，相對濕度40%－70％RH

儀器外形參考尺寸：

長4009×寬2905×高2418

儀器質量：6000kg
