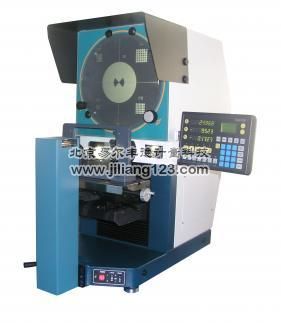

JT25 φ350數字式投影儀

產品名稱JT25 φ350數字式投影儀
產品編號
產品產地貴陽

產品詳情

投影儀是一種利用光學原理，將放置在工作臺上的被測件，通過具有準確放大率的物鏡放大成像于投影屏上，檢測人員根據投影屏上被放大后的工件圖像進行各種測量工作的計量?jī)x器。投影儀是集光、機、電、算一體化的精密儀器，應用領域非常廣泛。

典型測量對象有：在汽車制造業，檢測各種傳動軸、支承軸、電機軸承、內部鍛造品、閥門、剎車片、管狀零件、轉向器、油嘴等工件的尺寸；在電子行業，檢測各種電子連接器、電路板、手機外殼、手機按鍵、視頻頭、排插座、燈源等零件輪廓和孔位尺寸；在塑料橡膠業，檢測各種橡膠圈、橡膠棒、橡膠輥等塑料制品的參數；在機械制造業，檢測各種螺紋、螺絲、電機葉片、齒輪、機床刀具等產品的各種形狀尺寸；在鐘表行業，檢測各種表內軸承、齒輪、機芯、指針等零件的尺寸和外形輪廓。在航空航天業，檢測各種飛機葉輪、葉片、電控工件、發動機軸承等輪廓尺寸。

產品結構外形美觀，結構緊湊，操作方便。

工作臺升降傳動采用進口V型直線導軌，傳動輕便、舒適。

透射照明強度分高低兩檔可調，適應于不同工件的測量要求。

光學系統品質優良，物鏡成像清晰，放大倍率準確。

反射照明采用光纖傳輸，體積小、照度高，使用方便。

臥式光路設計，適合軸類零件的檢測。

投影屏

投影屏尺寸：φ350mm

投影屏旋轉范圍：0°～360°

旋轉角度顯示當量：1′

旋轉角度準確度：4′

工作臺

臺面尺寸	400×150
測量范圍	200×150
調焦范圍	0～80
分辨率	0.001
儀器準確度	3+L/75μm（其中L為測量長度，單位：mm）
工作臺承重	15

物鏡

物鏡放大率	10x	20x	50x	100x
物鏡物方視場	φ35mm	φ17.5mm	φ7mm	φ3.5mm
物鏡工作距離	88mm	81mm	54mm	45mm

放大倍率誤差：0.08%

照明光源透射照明：24V、150W鹵鎢燈

反射照明：24V、150W鹵鎢燈(帶反射杯)

環境要求

室溫：20℃±5℃，相對濕度40%-70RH

儀器外形尺寸：長 687×寬 443×高 942

儀器質量：150kg
