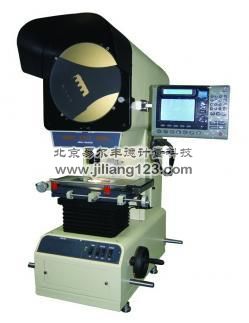

JT300 φ300數字式投影儀

產品名稱JT300 φ300數字式投影儀
產品編號
產品產地貴陽

產品詳情

典型測量對象有：在汽車制造業，檢測各種傳動軸、支承軸、電機軸承、內部鍛造品、閥門、剎車片、管狀零件、轉向器、油嘴等工件的尺寸；在電子行業，檢測各種電子連接器、電路板、手機外殼、手機按鍵、視頻頭、排插座、燈源等零件輪廓和孔位尺寸；在塑料橡膠業，檢測各種橡膠圈、橡膠棒、橡膠輥等塑料制品的參數；在機械制造業，檢測各種螺紋、螺絲、電機葉片、齒輪、機床刀具等產品的各種形狀尺寸；在鐘表行業，檢測各種表內軸承、齒輪、機芯、指針等零件的尺寸和外形輪廓。在航空航天業，檢測各種飛機葉輪、葉片、電控工件、發動機軸承等輪廓尺寸。

采用圓弧曲線造型，儀器美觀，使用方便。

升降系統采用直線導軌和無干涉螺母，使升降傳動更舒適、更穩定。

反光鏡運用專利鍍膜工藝，防塵效果更好。

透射照明亮度分高低兩檔可調，適應不同工件的測量需求。

采用進口高亮度、長壽命鹵鎢燈，滿足長時間使用需求。

光學系統品質優良，物鏡成像清晰，放大倍率準確。

軸流風機雙向散熱，提供超強散熱能。

投影屏

投影屏尺寸： φ300mm

投影屏旋轉范圍： 0°～360°

旋轉角度顯示當量： 1′

旋轉角度準確度： 6′

類型	小型	大型
臺面尺寸	350×202	400×225
測量范圍	150×100	200×100
調焦范圍	0～90	0～90
分辨率	0.001	0.001
儀器準確度	3+L/75μm（其中L為測量長度，單位：mm）	3+L/75μm（其中L為測量長度，單位：mm）
工作臺承重	5	5

物鏡

物鏡放大率	10×	20×	50×	100×
物鏡物方視場	φ30mm	φ15mm	φ6mm	φ3mm
物鏡工作距離	75mm	69mm	44mm	26mm

放大倍率誤差：0.08%

照明光源

透射照明 12V 100W鹵鎢燈

反射照明 24V 150W鹵鎢燈

使用環境

室溫20℃±5℃，相對濕度40％－70％RH

儀器的外形尺寸：長 694×寬 380×高 1065

儀器質量：180kg
