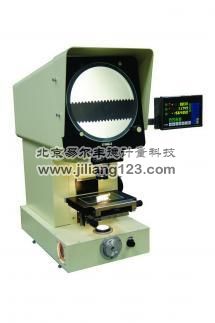

JT12B3 φ250數字式投影儀（反像）
- 產品名稱JT12B3 φ250數字式投影儀（反像）
- 產品編號
- 產品產地貴陽
投影儀是一種利用光學原理，將放置在工作臺上的被測件，通過具有準確放大率的物鏡放大成像于投影屏上，檢測人員根據投影屏上被放大后的工件圖像進行各種測量工作的計量儀器。投影儀是集光、機、電、算一體化的精密儀器，應用領域非常廣泛。
典型測量對象有：在汽車制造業，檢測各種傳動軸、支承軸、電機軸承、內部鍛造品、閥門、剎車片、管狀零件、轉向器、油嘴等工件的尺寸；在電子行業，檢測各種電子連接器、電路板、手機外殼、手機按鍵、視頻頭、排插座、燈源等零件輪廓和孔位尺寸；在塑料橡膠業，檢測各種橡膠圈、橡膠棒、橡膠輥等塑料制品的參數；在機械制造業，檢測各種螺紋、螺絲、電機葉片、齒輪、機床刀具等產品的各種形狀尺寸；在鐘表行業，檢測各種表內軸承、齒輪、機芯、指針等零件的尺寸和外形輪廓。在航空航天業，檢測各種飛機葉輪、葉片、電控工件、發動機軸承等輪廓尺寸。
投影屏
投影屏尺寸：φ250mm
投影屏旋轉范圍：0°～360°
旋轉角度顯示當量：1′
旋轉角度準確度：8′
工作臺
| 臺面尺寸 | 220×150 |
| 測量范圍 | 100×50 |
| 調焦范圍 | 0～50 |
| 分辨率 | 0.001 |
| 儀器準確度 | 4+40/Lμm（其中L為測量長度，單位：mm） |
| 工作臺承重 | 1 |
物鏡：
| 物鏡放大率 | 10X | 20X |
| 物鏡物方視場 | φ25mm | φ12.5mm |
| 物鏡工作距離 | 75mm | 69mm |
放大倍率誤差：0.08%
照明光源：
透射照明 12V 100W鹵鎢燈
儀器使用環境
室溫：20℃±5℃，相對濕度：40%-70%RH
儀器外形尺寸：長650 × 寬400 × 高760
儀器質量：100kg
