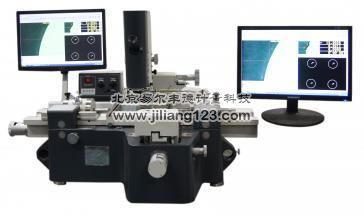

工具顯微鏡分為大型工具顯微鏡和萬能工具顯微鏡。根據產品的性能特點分為：數字式、數據處理式、圖像處理式等多種，具有較高的測量精度，可以滿足不同用戶的測量需求。

工具顯微鏡是一種測量用途極為廣泛的計量?jī)x器，該儀器能精確測量各種工件的尺寸、角度、形狀和位置，以及螺紋制件的各參數。適用于機器制造業、工具制造業、模具制造業、儀器儀表業、軍事工業、航空航天及汽車制造、電子行業、塑料與橡膠行業的計量室、檢查站和高等院校以及科研院所等。儀器帶有光學定位器、頂針架、分度頭、測高裝置、雙像目鏡、輪廓目鏡等多種附件，可對機械零件、量具、刀具、夾具、模具、電子元器件、電路板、沖壓件、塑料及橡膠制品進行質量檢驗和控制。

其典型測量對象有：

各種成型零件如樣板、樣板車刀、沖模和凸輪的形狀；

螺紋塞規、絲杠和蝸桿等外螺紋的中徑、大徑、小徑、螺距、牙型半角；

齒輪滾刀的導程、齒形和牙型角；

鉆?；蚩装迳峡椎奈恢枚?，鍵槽的對稱度等形位誤差；

采用進口精密光柵系統作為測量元件，具有發熱量低、抗腐蝕、耐污染、耐震性好等眾多優點。

帶有功能強大的圖像處理軟件，可以完成復雜的測量工作，軟件數據能與CAD通訊。

采用半導體激光器作為指向器，用于快速確定測量部位，提高定位圖像的效率。

軟件采用數碼圖像技術，自動識別輪廓邊界，減少人為誤 差，提高操作效率。

保留目鏡光學系統作為輔助觀察口，并能快速切換。

帶有數顯分度臺和測高裝置，角度和高度全部數顯化，直 觀、方便。

照明裝置全采用LED發光管照明，發熱量低、使用壽命長。

主顯微鏡可左右偏擺，適用于螺旋狀零件測量。

測量范圍：200mm ×100 mm

分辨率：0.0002mm

準確度：(1+L/100)μm（其中L為被測長度，單位為mm）

工作臺

方工作臺尺寸：260mm×270mm

方工作臺承放工件最大高度：140mm

工作臺承重：40kg

主顯微鏡立柱

傾斜范圍：±12°

傾斜角度分度值：30′

物鏡

頂針架

夾持最大直徑：φ100 mm

夾持最大長度：700mm

高頂針架

夾持最大直徑：φ250 mm

夾持最大長度： 200mm

數顯分度頭

角度測量范圍：0°～360°

角度測量分辨率：5″

角度測量準確度：30″

CCD 攝像頭

1/3英寸彩色（或黑白）CCD

像素?cái)?shù)：795×596

光學定位器

最小探測孔徑: φ5mm

最大探測深度：15mm

測量力：0.1N

定位穩定性: 0.001mm

測頭直徑的檢定極限誤差：0.0005mm

環境要求：室溫20±1℃，相對濕度40％－60％RH

儀器外形尺寸 : 長1300×寬1250×高800

儀器質量： 450kg
