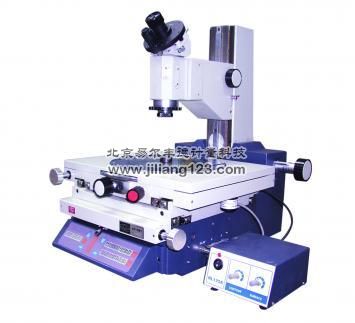

JX14B/B1 數字式大型工具顯微鏡

產品名稱JX14B/B1 數字式大型工具顯微鏡
產品編號
產品產地貴陽

產品詳情

工具顯微鏡分為大型工具顯微鏡和萬能工具顯微鏡。根據產品的性能特點分為：數字式、數據處理式、圖像處理式等多種，具有較高的測量精度，可以滿足不同用戶的測量需求。

工具顯微鏡是一種測量用途極為廣泛的計量?jī)x器，該儀器能精確測量各種工件的尺寸、角度、形狀和位置，以及螺紋制件的各參數。適用于機器制造業、工具制造業、模具制造業、儀器儀表業、軍事工業、航空航天及汽車制造、電子行業、塑料與橡膠行業的計量室、檢查站和高等院校以及科研院所等。儀器帶有光學定位器、頂針架、分度頭、測高裝置、雙像目鏡、輪廓目鏡等多種附件，可對機械零件、量具、刀具、夾具、模具、電子元器件、電路板、沖壓件、塑料及橡膠制品進行質量檢驗和控制。

其典型測量對象有：

各種成型零件如樣板、樣板車刀、沖模和凸輪的形狀；

螺紋塞規、絲杠和蝸桿等外螺紋的中徑、大徑、小徑、螺距、牙型半角；

齒輪滾刀的導程、齒形和牙型角；

鉆?；蚩装迳峡椎奈恢枚?，鍵槽的對稱度等形位誤差；

JX14B采用光電數顯技術，以精密光柵尺作為XY軸測量元件，數顯箱顯示數據，讀數直觀，檢測方便。

JX14B1采用光電數顯技術，以精密光柵尺作為XY軸測量元件，以編碼器作為旋轉工作臺的測量元件，實現了長度、角度全數字顯示，讀數直觀，檢測方便。

主顯微鏡配有多種目鏡和物鏡，視場范圍大，成像清晰。

主顯微鏡可左右偏擺，適用于螺旋狀零件的測量。

透射、反射照明均采用LED發光管照明，發熱量低，壽命長。

具有快速移動和微動裝置，并可迅速切換。

帶有頂針架，可測量軸類零件。

測量范圍：150mm×75mm

分辨率：0.001mm

準確度：(2+L/50)um（其中L為被測長度，

單位：mm）

圓工作臺

直徑：φ190mm（玻璃）

φ280mm（金屬）

角度分劃范圍：0°~360°

圓工作臺測角：

JX14B分辨率：3′

JX14B1分辨率：1′

工作臺承重：20kg

顯微鏡立柱

傾斜范圍：±12°

傾斜角度分劃值：30′

測角目鏡

角度分劃范圍：0°~360°

角度分劃值：1′

輪廓目鏡

分劃范圍：±7°

角度分度值：10′

光學定位器

最小探測孔徑：φ5mm

最大探測深度：15mm

測量力：0.1N

頂針架

夾持最大直徑：φ70mm，夾持最大長度：190mm

物鏡

總放大率	物鏡放大率	工作距離	物方視場
1×	10×	79mm	Φ20mm
3×	30×	69mm	Φ6.6mm
5×	50×	49mm	Φ4mm

環境要求：室溫20±1℃，相對濕度40％－60％RH

儀器外形尺寸：長720×寬460×高600

儀器質量：100kg
