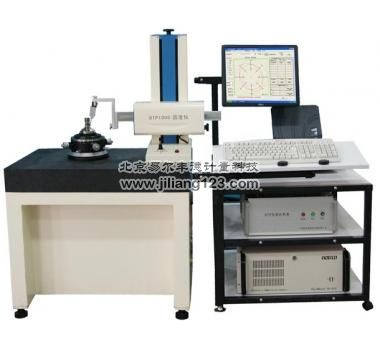

DTP-1000AE圓度儀（通用型）
- 產品名稱DTP-1000AE圓度儀（通用型）
- 產品編號
- 產品產地
| 測量項目 | |
|---|---|
| 測量項目 |
圓度，同心度，同軸度，垂直度，跳動量，平面度，平行度， 缺口剔除，波紋度，頻譜分析，波高分析，諧波分析 |
| 主軸精度 | |
|
主軸徑向誤差 H=到工作臺高度 |
±(0.025+5H/ 10000)μm |
|
主軸軸向誤差 X=到主軸中心距離 |
±(0.025+6X/10000)μm |
| 工作臺 | |
| 臺面直徑 | 150mm |
| 調整范圍 | 調偏心±2mm ; 調水平±1° |
| 回轉直徑 | 300mm |
| 承載重量 | 20Kg |
| 旋轉速度 | 0-12轉/分 |
| 傳感器 | |
| 量程 | 500μm (半徑差) |
| 分辨率 | 0.005μm |
| 測針形狀 | 2mm寶石球測頭（有更多直徑可選擇） |
| 測力 | 1-12g |
| 水平臂（橫導軌） | |
| 水平距離 | 180mm |
| 移動速度 | 0.5-6mm/s或手動 |
| 測量范圍 | |
| 最大測量直徑 | 300mm |
| 最大測量高度 | 200mm |
| 最大測量深度 |
使用標準探針:100mm（孔徑小于36mm時） 非標支架最大可測300mm (孔徑大于36mm（選配） |
| 數據采集 | |
| 數據采集 | 3600點/周（國際通用） |
| 放大倍率 | |
| 放大倍率 | 20萬倍 自動 |
| 評定方法 | |
| 評定方法 | LSC（最小二乘法）、 MZC（最小區域法）、 MIC（最大內切圓法）、 MCC（最小外接圓法） |
| 濾波值 | |
| 濾波值 | 1upr,1-15upr,1-50upr,1-150upr,1-500upr |
| 數據分析處理 | |
| 頻譜分析 | 分析不同頻率成分的幅值 |
| 異常數據剔除 | 手動或自動剔除異常數據，如毛刺、孔及凸點等 |
| 文件管理 | 測量數據自動保存，可刪除 |
| 數據打印 | 可選用單個或多個測量結果同頁打印模式 |
| 安裝要求 | |
| 電源 | 220-240V AC, 50HZ，單獨地線；最大功率消耗450W |
| 壓縮空氣 | 純凈壓縮空氣：氣壓0.4MP，消耗0.1m3 /min （氣源供給0.6MP，0.25m3 /min以上） |
| 環境要求 | 工作溫度：10°-30°（常溫）；濕度20-80%RH（無結露），良好地線，無明顯振源 |
