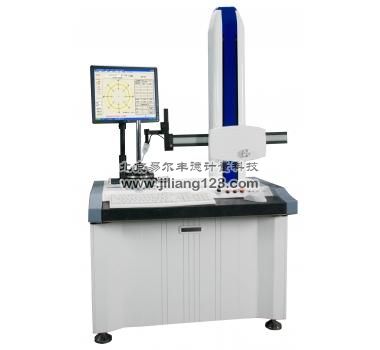

DTP-1000D圓度儀（電機專用）

產品名稱DTP-1000D圓度儀（電機專用）
產品編號
產品產地

產品詳情

測量項目
測量項目	單片跳動、鄰片間跳動、片間段差、圓度、跳動、全跳動、同軸度、平面度、平行度、同心度、垂直度
主軸精度
主軸徑向誤差 H=到工作臺高度	±(0.0125+5H/ 10000)μm
主軸軸向誤差 X=到主軸中心距離	±(0.0125+6X/10000)μm
工作臺
臺面直徑	150mm
調整范圍	調偏心±2mm ; 調水平±1°
回轉直徑	300mm
承載重量	20Kg
旋轉速度	0-12轉/分
傳感器
量程	500μm (半徑差)
分辨率	0.005μm
測針形狀	2mm寶石球測頭（有更多直徑可選擇）
測力	1-12g
水平臂（橫導軌）
水平距離	180mm
移動速度	0.5-6mm/s或手動
測量范圍
最大測量直徑	300mm
最大測量高度	200mm
最大測量深度	使用標準探針:100mm（孔徑小于36mm時）非標支架最大可測300mm (孔徑大于36mm（選配）
數據采集
數據采集	3600點/周（國際通用）
放大倍率
放大倍率	20萬倍自動
評定方法
評定方法	LSC（最小二乘法）、 MZC（最小區域法）、 MIC（最大內切圓法）、 MCC（最小外接圓法）
濾波值
濾波值	1upr,1-15upr,1-50upr,1-150upr,1-500upr
數據分析處理
頻譜分析	分析不同頻率成分的幅值
異常數據剔除	手動或自動剔除異常數據，如毛刺、孔及凸點等自動識別整流子輪廓間斷，自動剔除
文件管理	測量數據自動保存，可刪除
數據打印	可選用單個或多個測量結果同頁打印模式
安裝要求
電源	220-240V AC, 50HZ，單獨地線；最大功率消耗450W
壓縮空氣	純凈壓縮空氣：氣壓0.4MP，消耗0.1m3 /min （氣源供給0.6MP，0.25m3 /min以上）
環境要求	工作溫度：10°-30°（常溫）；濕度20-80%RH（無結露），良好地線，無明顯振源
