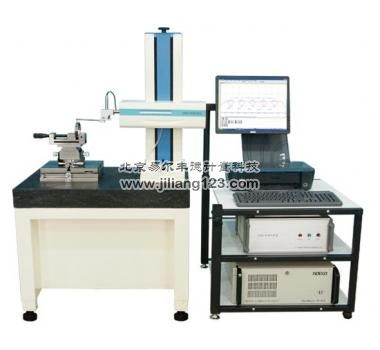

MMD-150型輪廓儀（經濟型）
- 產品名稱MMD-150型輪廓儀（經濟型）
- 產品編號
- 產品產地
| 測量項目 | |
|---|---|
| 測量項目 |
點、直線、圓、部分圓、橢圓、圓弧處理（圓弧半徑、圓心距、圓心到直線的距離、 交點到圓心的距離等）、最高點、最低點、距離、角度處理（坐標夾角、直線夾角）、 直線度、槽深、槽寬、溝邊距、溝心距、水平距、凸度（對數曲線）、輪廓度等參數 |
| 測量范圍 | |
|
X軸（橫導軌） |
150mm |
|
Z1軸（傳感器） |
20mm |
|
Z軸（立柱） |
500mm |
| 測量精度 | |
| X軸(L=X軸導軌移動距離) | ±(1.5+2L/100) μm |
| Z1軸(H=Z1軸方向測量高度) | ±(1.8+3H/100) μm |
| X軸水平臂 | |
| 直線度 | 0.2μm /100mm |
| 光柵分辨率 | 0.1μm |
| 光柵產地 | 進口 |
| Z1軸傳感器 | |
| 分辨率 | 0.02μm |
| 傳感器類型 | 電感傳感器 |
| 產地 | 進口 |
| 移動方向 | 前/后 雙方向 |
| 測力 | 0.01-0.06N |
| 測針針尖 | 硬質合金 R：0.05mm、0.01mm |
| 爬坡角度 | 上升77度 下降88度 |
| 速度 | |
| 測量速度 | 0.02mm/s,0.05mm/s,0.1mm/s,0.2m/s,0.5mm/s,1.0mm/s,2.0mm/s,4.0mm/s(8個) |
| 定位速度 | 0.02mm/s,0.05mm/s,0.2m/s,0.5mm/s,1.0mm/s,2.0mm/s,3.0mm/s,4.0mm/s(8個) |
| 圖形放大/縮小 | |
| 圖形放大 | 可任意縮小、放大 |
| 綜合調整臺 | |
| A型綜合調整臺 | X軸水平傾斜調整范圍：±30°，Y軸方向調整范圍：±7.5mm，Z軸回轉可調360度（帶微調裝置） |
| B型綜合調整臺 | X軸水平傾斜調整范圍：0-60°，Yθ1：0-1.5度，Zθ1：0-2.5度，Zθ2：0-1.5度 |
| 安裝要求 | |
| 電源 | 220-240V AC, 50HZ，單獨地線；最大功率消耗450W |
| 壓縮空氣 | 純凈壓縮空氣：氣壓0.4MP，消耗0.1m3 /min （氣源供給0.6MP，0.25m3 /min以上） |
| 環境要求 | 工作溫度：10°-30°（常溫）；濕度20-80%RH（無結露），良好地線，無明顯振源 |
