L-2000凸輪軸測量?jī)x-全自動(CNC)
- 產品名稱L-2000凸輪軸測量?jī)x-全自動(CNC)
- 產品編號
- 產品產地
| 測量項目 | |
|---|---|
| 測量項目 |
凸輪軸的軸頸徑向誤差、圓度、波紋度和偏心誤差；凸輪軸的桃形面升程數值、升程誤差、 相位角、速度曲線和加速度曲線、基圓跳動等相關參數及各種環形工件的圓度（全自動型 號增加直線度，錐度平行度、根據用戶要求亦可提供曲軸圓度，偏心距等參數的測量軟件） |
| 應用范圍 | |
| 應用范圍 |
汽車及摩托車等發動機汽配凸輪、剎車凸輪、噴油泵凸輪、紡機凸輪、儀表凸輪的測量； 活塞截面形狀的測量，曲軸頸尺寸、形狀誤差的測量，并可測量各種環形工件的圓度、 波紋度、圓柱度儀等 |
| 測量范圍 | |
| 可測最大長度 | 850mm |
| 工作臺直徑 | 200mm |
| 承載重量 | 40Kg |
| 測量方式 | 全自動(CNC) |
| 傳感器量程 | 25mm-120mm |
| 主軸精度 | |
| 氣浮主軸 | ≤0.08μm |
| 頂尖主軸精度 | ≤0.08μm |
| 圓光柵 | |
|
系統準確度 |
±18秒 ±5秒 |
|
分辨率 |
1.8秒-18秒 |
| 傳感器 | |
| 光柵位移傳感器準確度 | ±0.2μm ±0.5μm |
| 光柵位移傳感器分辨率 | 0.05-0.125μm |
| 直線度 | |
| 工件氣浮立柱直線度 | 0.5μm/100mm |
| 傳感器氣浮立柱直線度 | 0.5μm/100mm |
| 水平氣浮導軌直線度 | 0.3μm/100mm |
| 測頭 | |
| 測頭形式 | 根據要求選配刀口測頭、Φ2mm球測頭、Φ4mm球測頭、滾輪測頭、平測頭、斜測頭等 |
| 安裝要求 | |
| 電源 | AC 220V, 50HZ，單獨地線；最大功率消耗450W |
| 壓縮空氣 | 純凈壓縮空氣：氣壓0.4MP，消耗0.3m3 /min （氣源供給0.6MP，0.25m3 /min以上） |
| 環境要求 | 工作溫度：10°-30°（常溫）；濕度20-80%RH（無結露），良好地線，無明顯振源 |
推薦產品
人氣排行
- 02-25 1光學輔料
- 02-25 2數字兆歐表VC60B
- 02-25 3ZKJ-GXJ型光柵式數顯小角度檢查儀
- 05-10 4三坐標 測量軟件——RationalDMIS
- 02-25 5數字萬用表VC96
- 03-02 6MMD-100B型輪廓儀（經濟型）

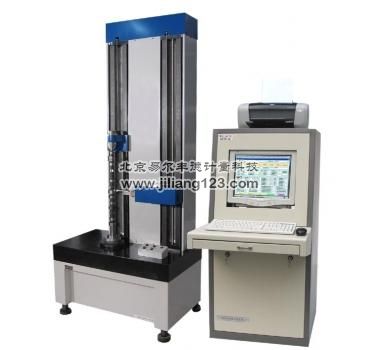

- 02-25 7WDW-200系列微機控制電子萬能試驗機
